روش های کاشت میلگرد در بتن، ستون و فونداسیون

کاشت میلگرد روشی برای اتصال آرماتور جدید به بتن سخت‌شده است و در توسعه سازه، مقاوم‌سازی و اصلاح میلگردهای انتظار کاربرد دارد. کیفیت این اتصال به طراحی، نوع سیستم، مشخصات سوراخ، وضعیت بتن و شرایط اجرا وابسته است.

کاشت میلگرد چیست و چه کاربردی دارد؟

در کاشت میلگرد، آرماتور جدید داخل سوراخ ایجادشده در بتن قرار می‌گیرد و با استفاده از گروت پایه سیمانی، رزین یا سیستم مهاری تأییدشده به عضو موجود متصل می‌شود. نیرو از میلگرد به ماده کاشت و سپس به بتن اطراف سوراخ منتقل می‌شود؛ بنابراین پرکردن یک سوراخ با هر نوع ملات یا چسب، الزاماً اتصال سازه‌ای مطمئنی ایجاد نمی‌کند.

سیستم انتخابی باید برای میلگرد پس‌کاشت و کاربرد موردنظر ارزیابی شده باشد. قطر مجاز میلگرد، محدوده عمق، وضعیت بتن، جهت سوراخ، دمای نصب و نوع بارگذاری نیز باید با مدارک فنی محصول تطابق داشته باشند.

مهم‌ترین کاربردهای کاشت میلگرد عبارت‌اند از:

• اتصال ستون، دیوار، تیر یا دال جدید به سازه موجود
• تکمیل یا اصلاح میلگردهای انتظار
• اتصال بتن جدید به بتن قدیمی
• افزایش ابعاد تیر، ستون یا فونداسیون
• اجرای ژاکت بتنی و مقاوم‌سازی موضعی
• ایجاد آرماتور رابط برای بتن‌ریزی جدید
• اجرای اتصالات پیش‌بینی‌نشده در بتن‌ریزی اولیه

کاشت میلگرد با کاشت بولت یکسان نیست. میلگرد کاشته‌شده معمولا بخشی از سیستم آرماتوربندی است و باید نیرو را مانند یک میلگرد سازه‌ای منتقل کند، درحالی‌که بولت بیشتر برای نصب صفحه، تجهیزات یا قطعات فلزی روی بتن استفاده می‌شود.

در پروژه‌هایی که کاشت میلگرد برای تکمیل شبکه آرماتور، اجرای ژاکت بتنی یا اتصال عضو جدید انجام می‌شود، نحوه قرارگیری، بستن و تثبیت میلگردهای تازه باید با اصول اجرایی سازه هماهنگ باشد. آشنایی با اینکه آرماتوربندی چیست و شبکه‌های میلگرد چگونه اجرا می‌شوند، به درک بهتر نقش میلگردهای کاشته‌شده در عضو جدید کمک می‌کند.

روش‌های کاشت میلگرد و بولت

روش کاشت براساس نوع اتصال، مقدار و جهت بار، شرایط بتن، هندسه عضو و جهت سوراخ انتخاب می‌شود. سه روش رایج شامل مواد پایه سیمانی، مواد اپوکسی یا رزینی و مهار مکانیکی است.

کاشت با مواد پایه سیمانی

در این روش، فضای بین میلگرد و دیواره سوراخ با گروت روان پایه سیمانی پر می‌شود. گروت باید در تمام طول سوراخ جریان پیدا کند و بدون ایجاد حفره، اطراف میلگرد را بپوشاند.
گروت صنعتی با ملات ماسه‌سیمان دستی تفاوت دارد. ملات غیراستاندارد ممکن است جمع شود، حباب ایجاد کند یا بخش انتهایی سوراخ را کامل پر نکند. در اجرای گروت، مقدار آب، نحوه اختلاط و قابلیت تزریق اهمیت زیادی دارند؛ زیرا افزودن آب بیش از حد، مقاومت و چسبندگی ماده را کاهش می‌دهد.

این روش در برخی سوراخ‌های قطور، اتصالات حجیم یا محیط‌هایی که مقاومت حرارتی اهمیت دارد قابل استفاده است و معمولاً سازگاری مناسبی با بستر بتنی دارد. برای سوراخ‌های افقی یا رو به بالا نیز باید محصولی انتخاب شود که پایداری لازم را داشته باشد.

کاشت با مواد اپوکسی یا رزینی

رزین‌ها و چسب‌های دوجزئی از متداول‌ترین گزینه‌ها برای کاشت میلگرد و بولت هستند. اجزای ماده هنگام عبور از نازل مخصوص با یکدیگر مخلوط می‌شوند.
مزایای این روش شامل امکان اجرای سوراخ‌های عمیق، کنترل بهتر حجم تزریق، پیوند مناسب با میلگرد آجدار و قابلیت نصب در جهت‌های مختلف است.

هر محصولی که با عنوان چسب کاشت یا چسب بتن عرضه می‌شود برای اتصال سازه‌ای مناسب نیست. قابلیت استفاده در بتن خشک، مرطوب یا ترک‌خورده، دمای اجرا، زمان گیرش، بار مداوم یا لرزه‌ای و وضعیت سوراخ باید در مدارک همان محصول مشخص شده باشد.

کاشت با مهار مکانیکی

در مهار مکانیکی، اتصال از طریق انبساط، قفل‌شدن هندسی یا درگیری با دیواره سوراخ ایجاد می‌شود. انکرهای انبساطی، آندرکات و پیچ‌های بتن از نمونه‌های این روش هستند.
مهار مکانیکی بیشتر برای نصب بولت، صفحه فلزی، تجهیزات و قطعات متصل به بتن استفاده می‌شود. بااین‌حال، انکر مکانیکی معمولی نباید بدون طراحی به‌جای میلگرد سازه‌ای کاشته‌شده به کار رود.

مراحل اجرای کاشت میلگرد در بتن

مراحل اجرای کاشت میلگرد در بتن عبارت است از:

۱. بررسی نقشه و مشخصات اتصال

پیش از اجرا، قطر و تعداد میلگردها، محل کاشت، عمق مؤثر، قطر مته، فاصله کاشت‌ها و نوع ماده مشخص می‌شوند. هر تغییر در محل، قطر یا عمق نیز به تأیید طراح نیاز دارد.

۲. بررسی بتن و اسکن محل حفاری

بتن محل کاشت از نظر ترک، کرموشدگی، پوکی و جداشدگی بررسی می‌شود. مقاومت بالای ماده کاشت نمی‌تواند ضعف بتن پایه را جبران کند.

سپس میلگردهای طولی، خاموت‌ها، شبکه آرماتور، کابل‌های پیش‌تنیدگی و تأسیسات مدفون با اسکنر شناسایی می‌شوند. جانمایی سوراخ‌ها باید با نتیجه اسکن و نقشه سازه هماهنگ باشد.

۳. سوراخ‌کاری و کنترل عمق

دریل، مته و روش حفاری باید مطابق دستورالعمل سیستم انتخاب شوند. قطر سوراخ، زاویه و عمق حفاری با دقت کنترل می‌شود. مته فرسوده، دستگاه لق یا انحراف حفاری می‌تواند قطر، راستا و هندسه واقعی سوراخ را تغییر دهد. در اعضای کم‌ضخامت نیز باید عمق مجاز پیش از حفاری روی ابزار علامت‌گذاری شود.

عمق با گیج یا محدودکننده اندازه‌گیری می‌شود. کمبود عمق نباید با کوتاه‌کردن میلگرد یا کاهش خودسرانه طول مهاری جبران شود.

یکی از بهترین میلگردها در بازار ایران، میلگرد آناهیتا گیلان است. برای اطلاع از قیمت روز این نوع از میلگرد، بر روی لینک مربوط به آن کلیک کنید.

۴.  پاک‌سازی سوراخ

پاک‌سازی معمولاً با دمش هوا، برس‌زنی و دمش مجدد انجام می‌شود. گردوغبار باقی‌مانده، تماس کامل ماده با بتن را مختل می‌کند و ظرفیت اتصال را کاهش می‌دهد.

۵. آماده‌سازی میلگرد و ماده

قسمت مدفون میلگرد از روغن، گل، رنگ و پوسته‌های سست پاک و عمق ورود روی آن علامت‌گذاری می‌شود.

برای سوراخ‌های عمیق، افقی یا رو به بالا ممکن است لوله رابط یا پیستون تزریق لازم باشد.

۶. تزریق و نصب میلگرد

نازل تا انتهای سوراخ هدایت می‌شود و هنگام تزریق به‌آرامی عقب می‌آید تا احتمال حبس هوا و خالی‌ماندن انتهای سوراخ کاهش یابد. حجم ماده باید پس از ورود میلگرد، فضای حلقوی اطراف آن را پر کند.

میلگرد با حرکت چرخشی و کنترل‌شده تا علامت عمق وارد می‌شود. ضربه شدید، خم‌کردن میلگرد برای اصلاح راستا یا حرکت‌دادن آن پس از شروع گیرش مجاز نیست. هرگونه تغییر شکل موردنیاز باید پیش از کاشت و مطابق ضوابط خمکاری میلگرد انجام شود؛ زیرا خم‌کردن غیراصولی می‌تواند راستای نصب یا خواص مکانیکی میلگرد را تغییر دهد.

۷. تثبیت، بازرسی و ثبت اجرا

میلگرد با شابلون یا نگهدارنده در موقعیت تعیین‌شده ثابت می‌ماند و تا پایان زمان گیرش نباید تحت بار، حرکت یا لرزش قرار گیرد. زمان انتظار براساس دمای بتن و جدول محصول تعیین می‌شود.

در پروژه‌های حساس ممکن است تعدادی از کاشت‌ها تحت آزمایش کشش کنترل‌شده قرار گیرند. بیرون‌زدن مقدار کمی ماده از دهانه می‌تواند نشانه پرشدن اطراف میلگرد باشد، اما جایگزین کنترل پاک‌سازی و تزریق نیست.

یکی از مشهورترین میلگردهای بازار ایران که می‌توانید برای ساخت پروژه‌های ساخت‌وساز از آن استفاده کنید، میلگرد ذوب‌آهن اصفهان است. برای اطلاع از قیمت روزانه این نوع از میلگرد، بر روی لینک مربوط کلیک کنید یا با کارشناسان و متخصصان مجموعه همراه فلز تماس بگیرید.

عمق سوراخ کاشت میلگرد چگونه تعیین می‌شود؟

عمق کاشت یکی از عوامل اصلی ظرفیت اتصال است، اما برای آن نمی‌توان یک عدد ثابت ارائه کرد. طول مدفون باید به‌اندازه‌ای باشد که نیروی طراحی به بتن منتقل شود، بدون آنکه شکست پیوند، بیرون‌کشیدگی میلگرد یا جداشدن بتن رخ دهد. عمق موردنیاز به این عوامل وابسته است:

• قطر و مقاومت میلگرد
• مقدار نیروی کششی یا برشی
• مقاومت و وضعیت ترک‌خوردگی بتن
• مقاومت پیوند ماده کاشت
• فاصله از لبه و فاصله میان کاشت‌ها
• ضخامت عضو بتنی
• بارهای مداوم یا لرزه‌ای
• دمای بهره‌برداری و جهت سوراخ

ضرایبی مانند ۱۰، ۱۵ یا ۲۰ برابر قطر میلگرد فقط برای تخمین اولیه مطرح می‌شوند و نباید بدون محاسبه به‌عنوان عمق نهایی استفاده شوند. عمق نهایی باید در نقشه اجرایی، دفترچه محاسبات یا مشخصات فنی سیستم درج شده باشد.

محدودیت‌ها و ریسک‌های کاشت میلگرد

کاشت میلگرد در همه شرایط راه‌حل مناسبی نیست. مهم‌ترین محدودیت‌ها عبارت‌اند از:

• محدودیت ضخامت عضو، فاصله از لبه یا فاصله میان کاشت‌ها
• تراکم زیاد آرماتورهای موجود و دشواری جانمایی سوراخ
• حساسیت بعضی سیستم‌ها به دما، رطوبت و جهت نصب
• وابستگی کیفیت اجرا به مهارت اپراتور
• غیرقابل‌مشاهده‌بودن بعضی خطاها پس از گیرش
• ممنوعیت بارگذاری پیش از تکمیل زمان گیرش

کاشت میلگرد در ستون

کاشت میلگرد در ستون برای اجرای ستون جدید، افزایش مقطع، اتصال عضو جانبی یا ژاکت بتنی انجام می‌شود. در این حالت، مسیر انتقال نیرو از میلگرد جدید به ستون، تیر، دال یا فونداسیون موجود باید مشخص باشد.

مهم‌ترین نکات اختصاصی ستون شامل هماهنگی میلگردهای جدید با میلگردهای طولی و خاموت‌های موجود، کنترل فاصله از گوشه‌ها، تأمین طول مهاری و وصله، حفظ کاور، فضای کافی برای خاموت‌ها و کنترل شاقولی میلگردهاست. فاصله میلگردهای کاشته‌شده باید به‌اندازه‌ای باشد که بتن‌ریزی و تراکم بتن جدید به‌درستی انجام شود و در عین حال، ضوابط مربوط به حداقل و حداکثر فاصله آزاد میان میلگردها رعایت شود.

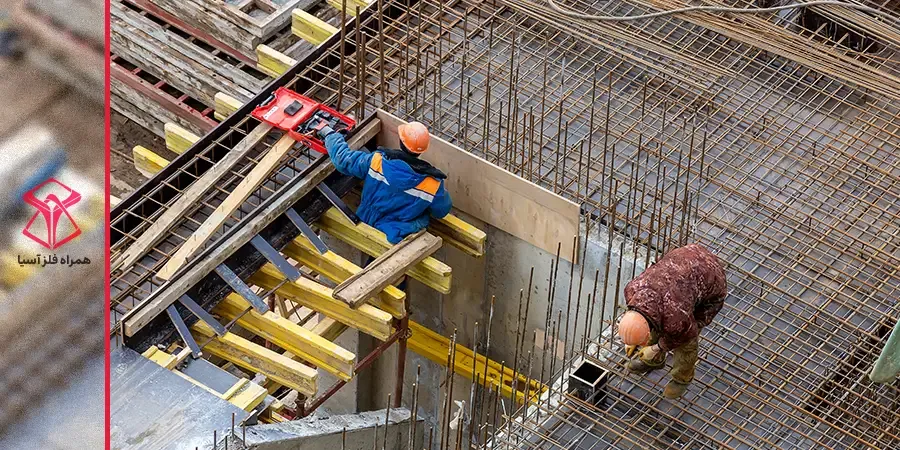

کاشت میلگرد در فونداسیون

این روش در اجرای ستون، دیوار بتنی، پدستال، توسعه پی یا اتصال فونداسیون جدید به فونداسیون موجود کاربرد دارد. پیش از اجرا باید ظرفیت خمشی، برشی، برش پانچ و ضخامت واقعی پی بررسی شود.

موقعیت شبکه‌های فوقانی و تحتانی، محور عضو جدید، کاور بالا و پایین و احتمال عبور مته از ضخامت کامل پی نیز اهمیت دارند. در فونداسیون‌های کم‌ضخامت، سوراخ عمیق‌تر الزاماً اتصال قوی‌تری ایجاد نمی‌کند و ممکن است کاور زیرین را از بین ببرد یا مته از ضخامت کامل پی عبور کند. استفاده از شابلون نیز برای حفظ محور، فاصله و راستای میلگردهای انتظار ضروری است.

چک‌لیست طراحی و کنترل کیفیت

پیش از تأیید اتصال باید موارد زیر کنترل شوند:

۱. محل، قطر، تعداد، عمق و فاصله میلگردها مطابق نقشه باشد.
۲. سیستم برای نوع بتن، جهت نصب و بارگذاری موردنظر تأیید شده باشد.
۳. نتیجه اسکن و بررسی بتن ثبت شده باشد.
۴. مته، حفاری، پاک‌سازی و تزریق مطابق دستورالعمل انجام شوند.
۵. تاریخ مصرف، شماره بچ و شرایط دمایی کنترل شوند.
۶. عمق، تزریق و تثبیت میلگرد حین اجرا بازرسی شوند.
۷. زمان گیرش کامل پیش از اعمال بار رعایت شود.
۸. آزمایش یا مستندسازی لازم در پروژه‌های حساس انجام گیرد.

جمع‌بندی

کاشت میلگرد زمانی اتصال قابل‌اعتمادی ایجاد می‌کند که طراحی، انتخاب سیستم و اجرای آن به‌صورت هماهنگ انجام شوند. نوع ماده، مشخصات سوراخ، شرایط بتن، عمق مهاری و زمان گیرش باید پیش از اجرا مشخص باشند.

در ستون و فونداسیون، بررسی ظرفیت عضو موجود و مسیر انتقال نیرو به‌اندازه کیفیت خود کاشت اهمیت دارد.
