خم‌کاری میلگرد چیست؟ انواع روش‌های خم‌کاری میلگرد

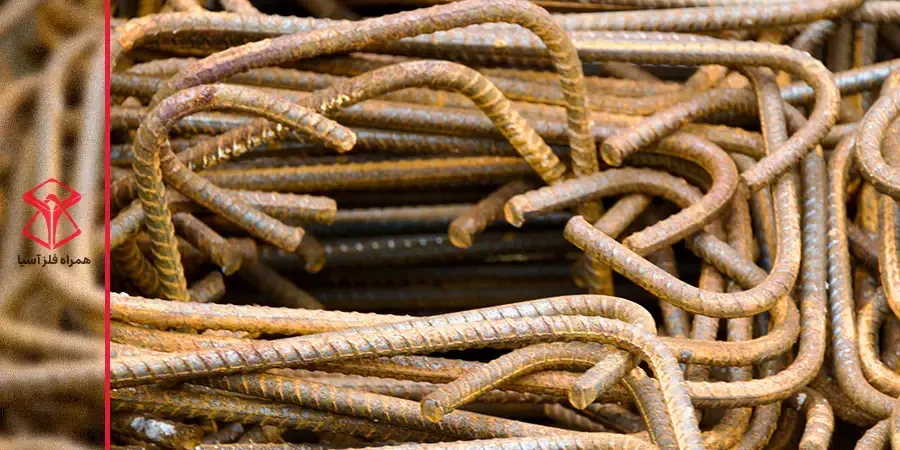

خمکاری میلگرد فرایندی است که طی آن، میلگرد مستقیم مطابق ابعاد و زاویه‌های مشخص‌شده در نقشه‌های سازه شکل داده می‌شود. این عملیات برای ساخت خاموت، سنجاقی، قلاب انتهایی، آرماتورهای تقویتی و قطعات موردنیاز در محل اتصال اعضای بتنی انجام می‌شود.

خم‌کردن میلگرد فقط تغییر شکل ظاهری آن نیست. انتخاب قطر خم نامناسب، اعمال ضربه، گرم‌کردن غیراصولی یا خم و صاف‌کردن مکرر یک نقطه می‌تواند به میلگرد آسیب بزند و شکل‌پذیری آن را کاهش دهد. به همین دلیل، زاویه خم، قطر سنبه، محل خم و روش اجرا باید با نقشه و ضوابط فنی پروژه هماهنگ باشد.

در ادامه، استاندارد قطر خم، روش‌های رایج خمکاری میلگرد و مهم‌ترین اصول اجرایی این فرایند را بررسی می‌کنیم.

استاندارد قطر در خمکاری میلگرد چقدر است؟

یکی از مهم‌ترین پارامترها در خمکاری میلگرد، قطر داخلی خم است. هرچه قطر میلگرد بیشتر باشد، برای خم‌کردن آن باید از سنبه یا پین بزرگ‌تری استفاده شود.

اگر قطر خم بیش از حد کوچک باشد، کرنش سطح خارجی میلگرد افزایش پیدا می‌کند و احتمال ایجاد ترک، آسیب‌دیدگی آج‌ها یا کاهش شکل‌پذیری بیشتر می‌شود. از آنجا که بخش زیادی از خم‌کاری‌های سازه‌ای روی میلگرد آجدار انجام می‌شود، شناخت گرید، نوع آج و محدودیت‌های اجرایی آن اهمیت دارد. این ویژگی‌ها در مقاله میلگرد آجدار چیست؟ به‌طور کامل بررسی شده‌اند.

تفاوت قطر پین، قطر داخلی و قطر خارجی خم

در فرایند خمکاری، سه اندازه ممکن است با یکدیگر اشتباه گرفته شوند:

قطر پین یا سنبه: قطر قطعه‌ای از دستگاه که میلگرد دور آن خم می‌شود.
قطر داخلی خم: قطر فضای داخلی قوس ایجادشده در میلگرد.
قطر خارجی خم: اندازه قوس با احتساب ضخامت میلگرد.

ملاک ضوابط سازه‌ای معمولاً قطر داخلی خم است. بنابراین، اندازه‌گیری از روی لبه خارجی قطعه ممکن است باعث برداشت اشتباه و انتخاب سنبه نامناسب شود. در محاسبات خمکاری معمولاً از نماد db برای قطر اسمی میلگرد استفاده می‌شود. برای مثال، عبارت ۶db یعنی شعاع خم میلگرد باید حداقل شش برابر قطر میلگرد باشد.

حداقل شعاع داخلی خم میلگرد

بر اساس جدول ارائه‌شده در نسخه رسمی قابل‌دسترس مبحث نهم مقررات ملی ساختمان، حداقل قطر داخلی خم برای میلگردهای اصلی به قطر میلگرد بستگی دارد. این ضابطه برای کاهش احتمال آسیب‌دیدگی فولاد در ناحیه خم در نظر گرفته شده است.

برای خاموت‌هایی با قطر کمتر از ۱۶ میلی‌متر، حداقل قطر داخلی خم در این ضابطه ۴db ذکر شده است. در میلگردهای قطورتر، به‌ویژه برای خم‌های بیش از ۹۰ درجه، ممکن است روش ساخت و تجهیزات ویژه‌ای موردنیاز باشد.

اعداد جدول جایگزین نقشه‌های مصوب پروژه نیستند. قطر خم نهایی باید با ضوابط مورد استناد، نقشه اجرایی و دستور مهندس طراح مطابقت داشته باشد.

مثال محاسبه قطر خم:
فرض کنید قرار است یک میلگرد با قطر ۲۰ میلی‌متر خم شود. اگر حداقل قطر داخلی خم ۶db باشد:
۲۰ × ۶ = ۱۲۰ میلی‌متر
بنابراین، قطر داخلی خم نباید کمتر از ۱۲۰ میلی‌متر باشد.
برای یک خاموت با میلگرد ۱۰ میلی‌متری و حداقل قطر خم ۴db نیز داریم:
۱۰ × ۴ = ۴۰ میلی‌متر

در عمل، قطر پین دستگاه، تلرانس ساخت و الزامات نقشه نیز باید بررسی شوند. مؤسسه CRSI نیز تأکید می‌کند که قطر داخلی ساخته‌شده و قطر پین نباید از حداقل مقادیر تعیین‌شده در ضوابط مربوط کمتر باشند.

انواع روش‌های خم‌کاری میلگرد

روش خم‌کاری باید براساس قطر میلگرد، تعداد قطعات، پیچیدگی شکل، دقت موردنیاز و محل اجرای عملیات انتخاب شود. مهم‌ترین روش‌ها عبارت‌اند از:

خم‌کاری سرد با دستگاه مکانیکی

در این روش، میلگرد در دمای محیط داخل دستگاه قرار می‌گیرد و با استفاده از صفحه گردان، بازوی خم‌کن و سنبه مناسب شکل داده می‌شود. دستگاه ممکن است برقی، هیدرولیکی یا الکترومکانیکی باشد.

مزیت اصلی این روش، کنترل بهتر زاویه و قطر خم است. اپراتور می‌تواند برای قطعات تکراری تنظیمات ثابتی ایجاد کند و اختلاف ابعادی میان آن‌ها را کاهش دهد. خم‌کاری مکانیکی برای موارد زیر مناسب است:

• تولید خاموت و قطعات تکراری
• اجرای خم‌های ۴۵، ۹۰، ۱۳۵ و ۱۸۰ درجه
• خم‌کردن میلگردهایی که اجرای دستی آن‌ها دشوار است
• پروژه‌هایی که دقت و سرعت ساخت اهمیت دارد
• کارگاه‌های آرماتوربندی با حجم متوسط یا زیاد

توان بالای دستگاه نمی‌تواند استفاده از پین کوچک یا تنظیم نادرست محل خم را جبران کند. به همین دلیل، تنظیمات دستگاه باید متناسب با قطر میلگرد و شکل نهایی قطعه انجام شود.

خم‌کاری با دستگاه اتوماتیک یا CNC

در پروژه‌هایی که تعداد زیادی خاموت یا قطعه با شکل تکراری نیاز است، دستگاه‌های اتوماتیک و CNC دقت و سرعت بیشتری ایجاد می‌کنند. در این تجهیزات، طول شاخه، محل خم، زاویه و تعداد قطعات از طریق برنامه دستگاه تعیین می‌شود. مزایای این روش عبارت‌اند از:

• تکرارپذیری بهتر ابعاد
• کاهش خطای انسانی
• افزایش سرعت تولید
• امکان اجرای چند خم متوالی
• کاهش پرت ناشی از اندازه‌گیری اشتباه
• امکان ذخیره تنظیمات برای تولید مجدد

برنامه‌ریزی دقیق دستگاه به‌تنهایی برای تولید قطعه سالم کافی نیست. پین، غلتک و سایر اجزای درگیر نیز باید با قطر میلگرد تناسب داشته باشند و وضعیت آن‌ها پیش از شروع تولید بررسی شود. تولید خاموت‌ها و قطعات خم‌شده فقط یکی از مراحل آماده‌سازی آرماتورهاست. برش، خم، چیدمان و بستن میلگردها در کنار یکدیگر، فرایند کامل‌تری را تشکیل می‌دهند که در مقاله آرماتوربندی چیست؟ توضیح داده شده است.

خم‌کاری دستی میلگرد

خم‌کاری دستی معمولاً با آچار مخصوص، اهرم، میز خم یا ابزارهایی مانند هیکی انجام می‌شود. CRSI نیز هیکی را ابزاری دستی برای ایجاد اهرم و خم‌کردن میلگرد در محل پروژه معرفی می‌کند.
این روش بیشتر برای میلگردهای کم‌قطر، تعداد محدود و اصلاحات جزئی کاربرد دارد. با افزایش قطر یا تعداد قطعات، کنترل زاویه و یکنواختی خم دشوارتر می‌شود.

محدودیت‌های اصلی خم‌کاری دستی عبارت‌اند از:

• وابستگی زیاد نتیجه به مهارت کارگر
• احتمال اختلاف زاویه میان قطعات
• دشواری کنترل دقیق قطر داخلی خم
• افزایش خطر لغزش ابزار یا آسیب‌دیدگی اپراتور
• احتمال اعمال نیروی ناگهانی
• سرعت پایین در تولید تعداد زیاد

استفاده از لوله برای افزایش طول اهرم در برخی کارگاه‌ها رایج است، اما این روش نباید بدون کنترل قطر خم و بررسی فنی برای میلگردهای سازه‌ای به کار رود.

خم‌کاری گرم میلگرد

در خم‌کاری گرم، ناحیه موردنظر با شعله یا تجهیزات حرارتی گرم می‌شود تا نیروی لازم برای تغییر شکل کاهش یابد. این روش نباید به‌عنوان راه‌حل عادی برای خم‌کاری میلگردهای سازه‌ای استفاده شود.

گرم‌کردن کنترل‌نشده می‌تواند خواص مکانیکی ناحیه خم را تغییر دهد. حرارت موضعی نامتوازن و سردشدن ناگهانی نیز ممکن است رفتار میلگرد را غیرقابل‌پیش‌بینی کند. هرگونه پیش‌گرمایش یا خم‌کاری گرم باید براساس روش اجرایی تأییدشده و با نظر مهندس انجام شود. استفاده مستقیم از مشعل برای ایجاد یک خم سریع، جایگزین مناسبی برای دستگاه خم‌کن نیست.

خم‌کاری در کارگاه بهتر است یا محل پروژه؟

تا حد امکان، خم‌کاری اصلی باید در کارگاه مجهز و براساس لیستوفر یا جدول برش و خم انجام شود. در محیط کارگاهی، کنترل زاویه، قطر خم، طول قطعات و تکرارپذیری ساده‌تر است.
خم‌کاری در محل پروژه بیشتر برای اصلاحات محدود یا شرایطی مناسب است که از قبل در روش اجرایی پیش‌بینی شده‌اند. میلگردی که در بتن مهار شده یا قبلاً خم شده است، نباید بدون بررسی طراح صاف یا دوباره خم شود.

منابع ACI نیز صاف‌کردن میلگرد خم‌شده و مدفون در بتن را عملیاتی می‌دانند که باید تا حد امکان از آن پرهیز شود.

انتخاب روش خم‌کاری براساس شرایط پروژه

برای بیشتر پروژه‌های ساختمانی، می‌توان روش‌های خم‌کاری را به ترتیب زیر اولویت‌بندی کرد:
۱. خم‌کاری سرد با دستگاه مکانیکی یا هیدرولیکی کالیبره‌شده
۲. استفاده از دستگاه اتوماتیک برای تولید انبوه و قطعات تکراری
۳. خم‌کاری دستی برای قطرهای کم و تعداد محدود
۴. خم‌کاری گرم فقط با روش اجرایی و تأیید فنی مشخص
بهترین روش الزاماً گران‌ترین یا پیشرفته‌ترین گزینه نیست. روش مناسب باید بتواند قطر خم استاندارد، زاویه دقیق و ابعاد مشخص‌شده در نقشه را بدون آسیب‌زدن به میلگرد تأمین کند.

ضوابط و اصول خم‌کردن میلگرد

کیفیت خم‌کاری فقط به نوع دستگاه وابسته نیست. بررسی نقشه، انتخاب تجهیزات، ترتیب اجرای خم‌ها و کنترل قطعه نهایی نیز در نتیجه کار نقش دارند.

بررسی نقشه و لیستوفر پیش از خم‌کاری

پیش از شروع عملیات، باید شکل قطعه، طول شاخه، تعداد خم‌ها، زاویه هر خم و طول قسمت‌های مستقیم بررسی شود.

در قطعات دارای چند خم، شروع عملیات از نقطه نامناسب می‌تواند تمام ابعاد بعدی را جابه‌جا کند. بنابراین، ترتیب اجرای خم‌ها باید از قبل مشخص باشد.
اطلاعات اصلی موردنیاز عبارت‌اند از:

• قطر میلگرد
• طول برش
• محل هر خم
• زاویه خم
• قطر داخلی خم
• جهت خم‌ها
• طول مستقیم انتهای قلاب
• تعداد قطعات مشابه

در پروژه‌های بزرگ بهتر است ابتدا یک نمونه ساخته و پس از تطبیق با نقشه، تولید انبوه آغاز شود. این کار امکان بررسی خطاهای مربوط به طول برش، محل خم و ابعاد نهایی قطعه را پیش از تولید تعداد زیاد فراهم می‌کند.

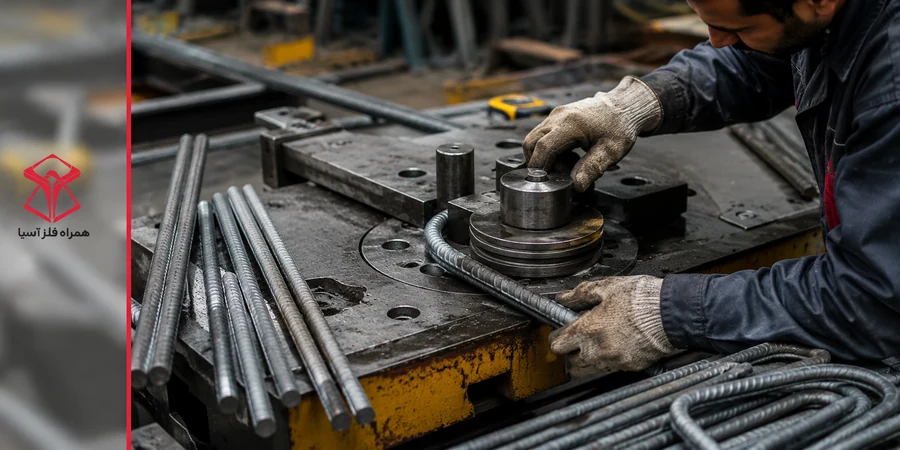

انتخاب و تنظیم دستگاه و سنبه

یکی از خطاهای رایج کارگاهی، استفاده از یک پین ثابت برای قطرهای مختلف میلگرد است. پینی که برای میلگرد نازک مناسب است، ممکن است قطر خم میلگرد قطور را از حد مجاز کمتر کند.
سنبه باید پیش از شروع کار انتخاب و محکم شود. لقی پین، فرسودگی غلتک یا فاصله نادرست تکیه‌گاه می‌تواند باعث بیضی‌شدن قوس یا تغییر محل واقعی خم شود.

دستگاه خم‌کن نیز باید به‌صورت دوره‌ای کنترل و کالیبره شود؛ به‌خصوص زمانی که زاویه قطعات تولیدشده با تنظیمات دستگاه اختلاف دارد.

اجرای خم بدون ضربه و با نیروی یکنواخت

نیروی خم باید به‌صورت تدریجی و یکنواخت به میلگرد وارد شود. ضربه مستقیم با پتک یا اعمال نیروی ناگهانی می‌تواند باعث ایجاد فرورفتگی، بریدگی یا ترک سطحی در ناحیه خم شود.
در خم‌کاری دستگاهی، میلگرد باید کاملاً روی میز و تکیه‌گاه قرار گیرد. بلندشدن انتهای شاخه یا حرکت آن هنگام چرخش صفحه می‌تواند محل خم را تغییر دهد و برای اپراتور خطر ایجاد کند.

زاویه قطعه باید پس از رهاشدن نیرو کنترل شود؛ زیرا میلگرد ممکن است مقداری بازگشت فنری داشته باشد. میزان این بازگشت به قطر میلگرد، مشخصات فولاد، زاویه خم و نوع دستگاه بستگی دارد.

روش‌های نامناسب برای اصلاح یا تسهیل خم

میلگرد نباید برای رسیدن به زاویه مناسب چند بار خم و دوباره صاف شود. تکرار تغییر شکل پلاستیک می‌تواند کرنش ناحیه خم را افزایش دهد و به میلگرد آسیب بزند.
همچنین ایجاد شیار با سنگ فرز، بریدن سطح میلگرد یا جوش‌دادن قطعه کمکی برای ساده‌تر شدن خم، روش قابل‌قبولی نیست. این اقدامات می‌توانند سطح مقطع مؤثر میلگرد را کاهش دهند یا تمرکز تنش ایجاد کنند.

اگر دستگاه توان لازم برای خم‌کردن میلگرد را ندارد، باید از تجهیزات متناسب استفاده شود؛ نه اینکه با تغییر یا تضعیف سطح مقطع، مقاومت میلگرد در محل خم کاهش پیدا کند. اگر پس از اجرای عضو بتنی نیاز به افزودن آرماتور جدید باشد، موضوع دیگر صرفاً خم‌کاری نیست و باید الزامات کاشت میلگرد، از جمله محل اجرا، عمق مهاری و روش اتصال به بتن، به‌صورت جداگانه بررسی شود.

توجه به دمای محیط

در دماهای بسیار پایین، احتمال آسیب میلگرد هنگام خم‌کاری یا صاف‌کردن افزایش پیدا می‌کند. در این شرایط نباید میلگرد سرد یا یخ‌زده را با ضربه و نیروی ناگهانی خم کرد.

دمای مجاز اجرای عملیات و نیاز احتمالی به پیش‌گرمایش باید براساس مشخصات میلگرد و دستورالعمل فنی پروژه تعیین شود. گرم‌کردن تجربی و بدون کنترل دما، روش مناسبی برای تسهیل خم نیست.

بازرسی میلگرد پس از خم‌کاری

قطعه خم‌شده باید پیش از انتقال به محل نصب بررسی شود. کنترل نهایی فقط به اندازه‌گیری زاویه محدود نیست و موارد زیر باید بررسی شوند:

1. زاویه خم با نقشه مطابقت داشته باشد.
2. قطر داخلی خم از مقدار مجاز کمتر نباشد.
3. محل خم نسبت به ابتدای شاخه صحیح باشد.
4. طول قسمت‌های مستقیم و قلاب‌ها درست باشد.
5. سطح خارجی خم فاقد ترک قابل‌مشاهده باشد.
6. میلگرد دچار له‌شدگی، بریدگی یا تغییر شکل غیرعادی نشده باشد.
7. خم در صفحه صحیح ایجاد شده باشد.
8. قطعات مشابه اختلاف ابعادی محسوس نداشته باشند.

در تولید قطعات تکراری، استفاده از شابلون کنترل می‌تواند سرعت بازرسی را افزایش دهد. همچنین بهتر است کنترل ابعاد فقط به پایان تولید موکول نشود و در فاصله‌های مشخص، نمونه‌هایی از قطعات تولیدشده بررسی شوند.

کنترل طول مستقیم قلاب‌ها

زاویه خم به‌تنهایی برای اجرای صحیح قلاب کافی نیست. پس از خم، باید طول مشخصی از میلگرد به‌صورت مستقیم ادامه پیدا کند. قلاب‌های ۹۰، ۱۳۵ و ۱۸۰ درجه هرکدام جزئیات متفاوتی دارند. طول مستقیم انتهای قلاب باید از نقشه و ضوابط طراحی استخراج شود و نباید صرفاً براساس تجربه اپراتور تعیین شود. مبحث نهم نیز برای قلاب‌های استاندارد، علاوه بر زاویه خم، طول مستقیم انتهایی را بخشی از الزامات قلاب در نظر می‌گیرد.

رعایت ایمنی هنگام خم‌کاری میلگرد

هنگام خم‌کاری، انتهای آزاد شاخه می‌تواند با سرعت جابه‌جا شود. بنابراین، مسیر حرکت میلگرد باید از افراد، کابل‌ها و تجهیزات دیگر خالی باشد. اصول مهم ایمنی عبارت‌اند از:

• استفاده از دستکش، کفش و عینک ایمنی
• قرار ندادن دست بین میلگرد و پین دستگاه
• ثابت‌کردن دستگاه روی سطح مناسب
• استفاده نکردن از دستگاه با محافظ باز
• دور نگه‌داشتن افراد از مسیر چرخش شاخه
• قطع برق دستگاه هنگام تعویض پین یا تعمیر
• خودداری از استفاده از اهرم‌های دست‌ساز و نامطمئن
• کار نکردن با دستگاهی که کلید توقف یا پدال آن معیوب است

اشتباهات رایج در خم‌کاری میلگرد

خطاهای خم‌کاری معمولاً به انتخاب نادرست تجهیزات، کنترل ناکافی ابعاد یا اصلاح غیراصولی قطعه مربوط‌اند. مهم‌ترین اشتباهات عبارت‌اند از:

• اندازه‌گیری قطر خارجی به‌جای قطر داخلی خم
• استفاده از دستگاه یا سنبه نامتناسب با قطر میلگرد
• شروع تولید بدون ساخت و تأیید نمونه اولیه
• محاسبه‌نکردن اثر قوس خم بر ابعاد نهایی
• خم و صاف‌کردن چندباره یک نقطه
• ایجاد بریدگی یا شیار در ناحیه خم
• خم‌کردن میلگرد مدفون بدون تأیید طراح
• تولید تمام قطعات بدون کنترل میان‌مرحله‌ای
• بی‌توجهی به جهت خم در قطعات چندبعدی

ساخت نمونه اولیه و بازرسی میان‌مرحله‌ای می‌تواند از تولید انبوه قطعات معیوب و ایجاد اختلال در آرماتوربندی جلوگیری کند.

جمع‌بندی

خم‌کاری صحیح میلگرد باید زاویه، قطر خم و ابعاد مشخص‌شده در نقشه را بدون ایجاد ترک، له‌شدگی یا آسیب سطحی تأمین کند. انتخاب تجهیزات متناسب، تنظیم صحیح دستگاه، اعمال نیروی یکنواخت و کنترل قطعه نهایی از عوامل اصلی کیفیت این عملیات هستند.

روش خم‌کاری باید با قطر میلگرد، تعداد قطعات، محل اجرا و دقت موردنیاز تناسب داشته باشد. در مواردی که شرایط اجرا با جزئیات معمول تفاوت دارد، ضوابط پروژه و نظر مهندس طراح باید مبنای تصمیم‌گیری قرار گیرد
